広い周波数帯域をカバーしながら
大電流での磁気特性測定が可能

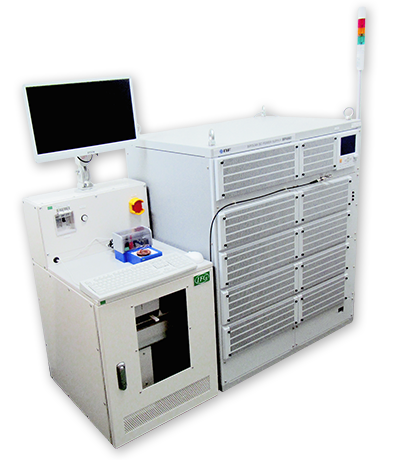

大電流仕様BHループアナライザ
【商品名】
大電流仕様BHループアナライザ
【型 番】
IF-BH2000
- 商品の特徴
- 直流から100kHzオーバーまで、広い周波数帯域をカバーしながら大電流での磁気特性測定が可能
- 概要
- 本装置は、最大150kHz, 60V, 60Aの励磁条件にて、様々なサンプルの磁気特性（磁束密度、保持力、損失など）を測定することが可能な装置です。
通常の励磁電流法による測定の他、Ｈコイルを用いた測定も可能です。超低周波で磁気特性を測定する直流測定機能も搭載しています。
また、本仕様のための特別な機能として、小熱容量のサンプルを温度上昇を抑制しながら測定する測定モードを搭載します。
製品スペック
測定対象
フェライト、アモルファス材料、ケイ素鋼板、ナノ結晶材料、圧粉磁心
測定内容
BHループ、最大磁束密度、保磁力、交流損失、透磁率
測定モード
汎用交流測定モード、汎用直流測定モード
リング試料交流測定モード、リング試料直流測定モード
Hコイル式交流測定モード、小熱容量試料測定モード（※）
※小熱容量試料測定モード（特別仕様）
通電時間の短い測定を、十分なインターバルを挟みながら繰り返すことにより、試料の温度上昇を抑制しながら測定を行う測定モード。
測定可能パラメータ
最大磁束密度（Bm）、残留磁束密度（Br）、最大磁界（Hm）、保磁力（Hc）、角形比（Br/Bm）、損失（Pc,Pcv,Pcm）、複素透磁率（μ’,μ’’）、振幅透磁率（μ）、初透磁率（μi）、インダクタンス（L）、損失係数（tanδ）
測定精度
B:±1.0%FS H:±1.0%FS
（φ50-t5圧粉磁心リング試料をN1:200 N2:60の巻線にて測定した場合）
信号検出
【H信号（電流）】
カレントプローブ、測定レンジ：0.05、0.1、1、6、30[Vpk-pk]
【B信号（磁束密度）】
デジタル積分法、測定レンジ：0.05、0.1、1、6、30[Vpk-pk]
※B信号には、40dBアンプまたは-20,-40dBアッテネーターをインサート可能。
分解能
12bit （50μV, 0.05Vレンジ時）
サンプルレート
最大60MS/s
表 示
測定条件、各特性値 グラフ：BH, fP
標準搭載励磁電源
方式：バイポーラCV方式
最大出力：AC±60V + DC±55V / ±60A
周波数帯域：200kHz
入力電源
200V 3φ 30A 10kVA（漏電遮断器にて受電）
使用温度
5 ～ 35 ℃
サイズ
【本体ユニット】W550 x D685 x H1600（mm） , 約100 kg
【電源ユニット】
W955 x D700 x H1150（mm） , 約300 kg
